Wybierz typ:
pionowy

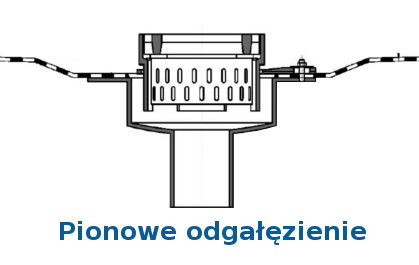

Pionowe odgałęzienie
Wybierz wielkość rusztu:

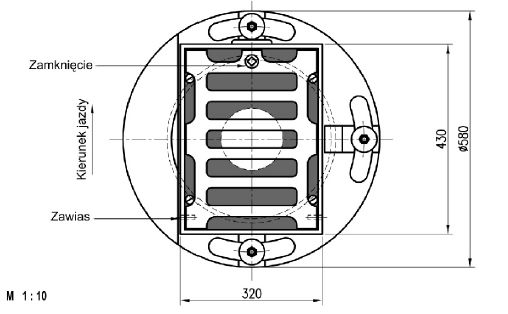

300 x 400

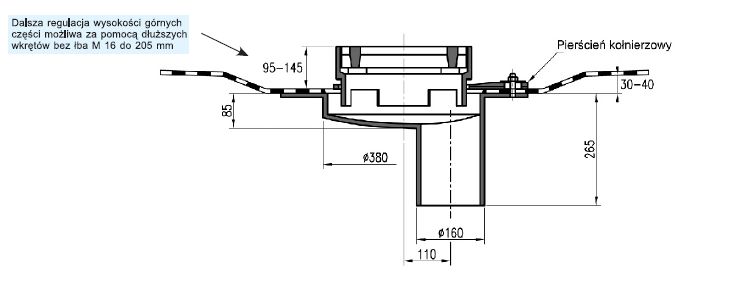

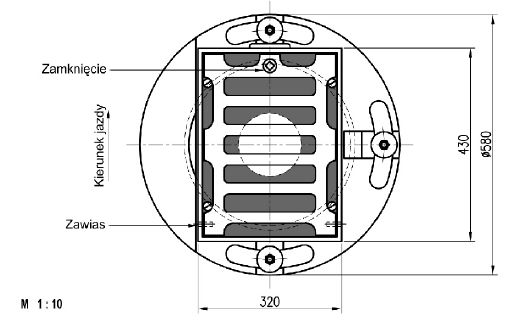

HOLKO-ZEM 2000/2
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej

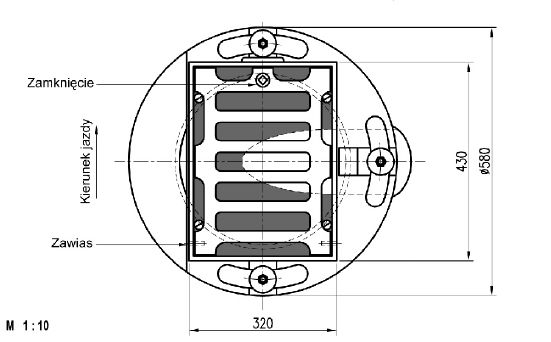

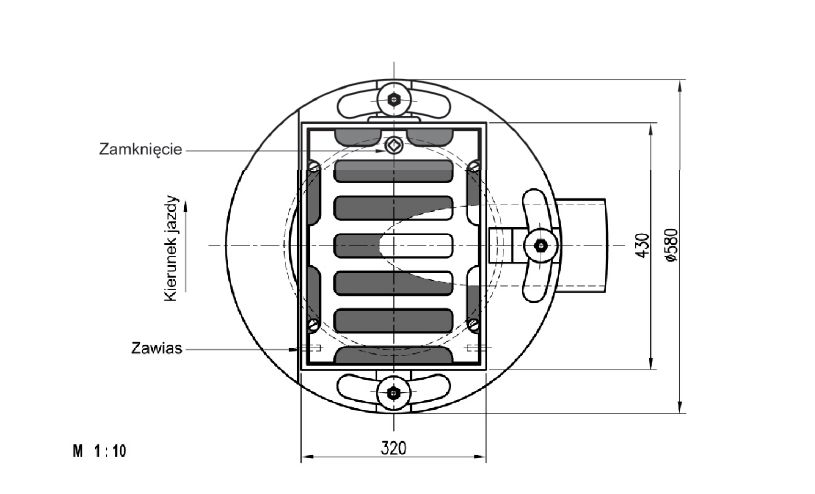

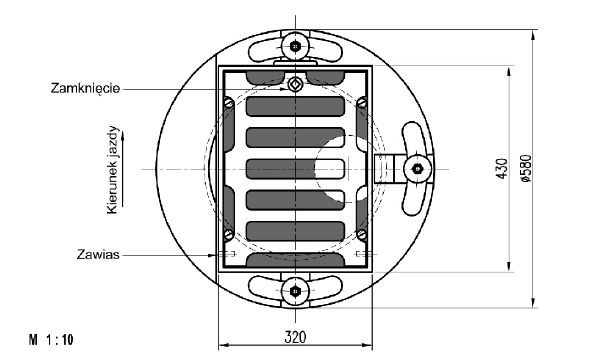

- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2

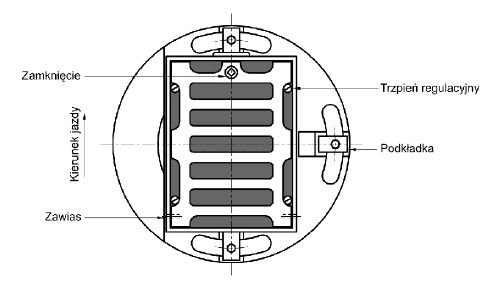

- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)

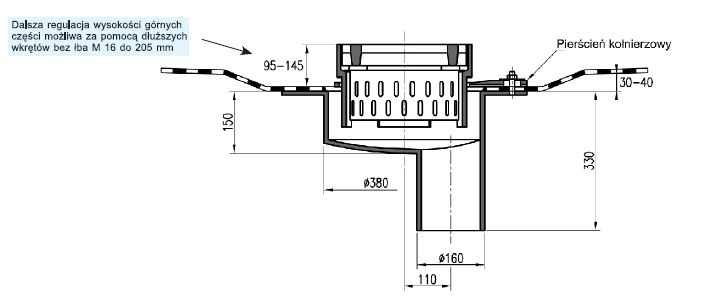

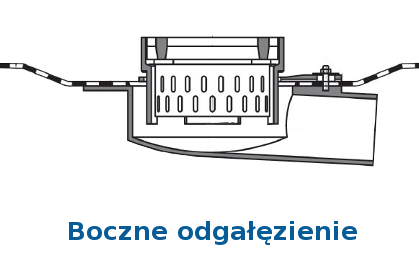

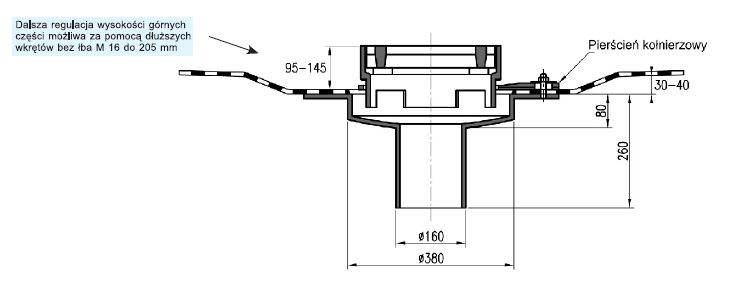

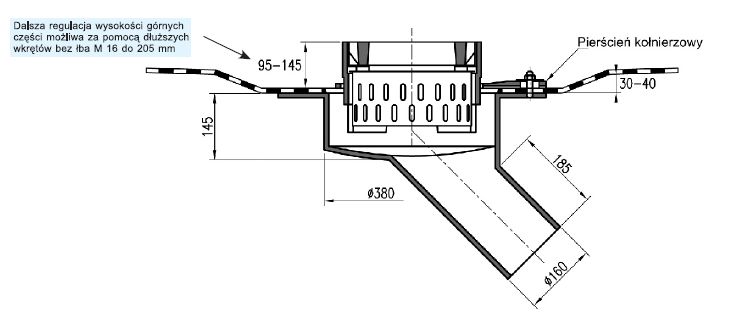

- Dolna część z bocznym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość

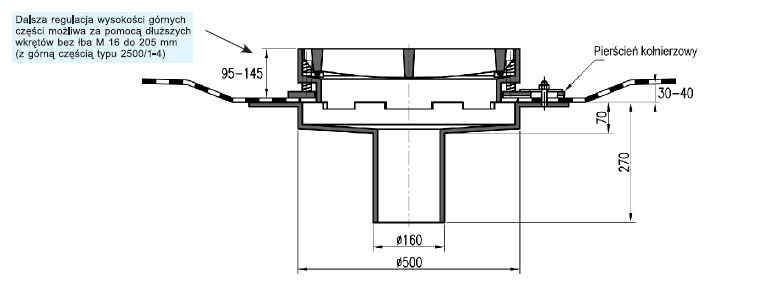

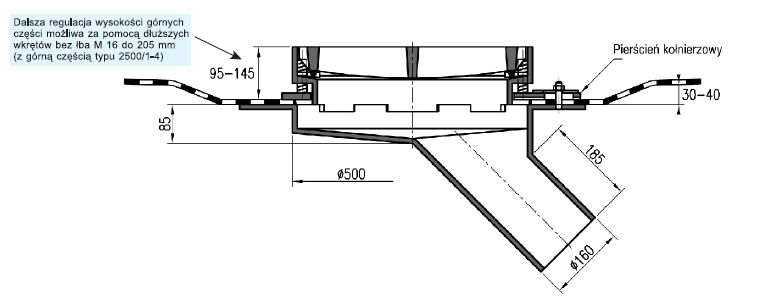

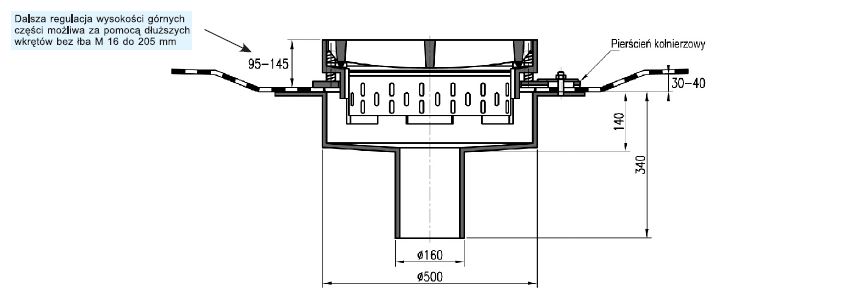

Dodatkowe możliwości regulacji poprzez kołnierze pośrednie

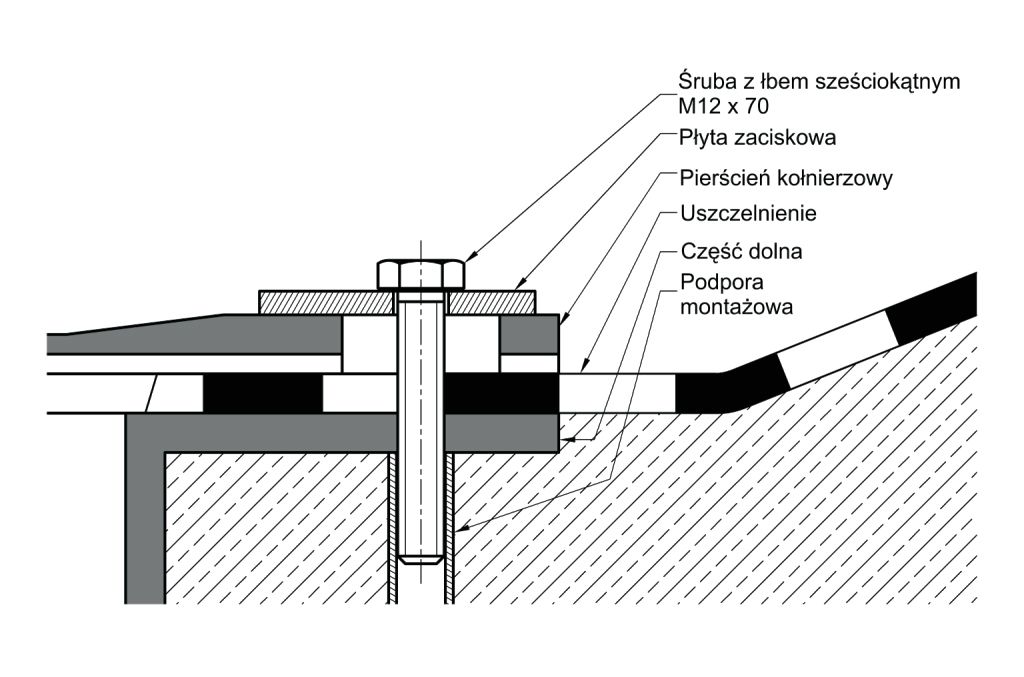

Podpory montażowe

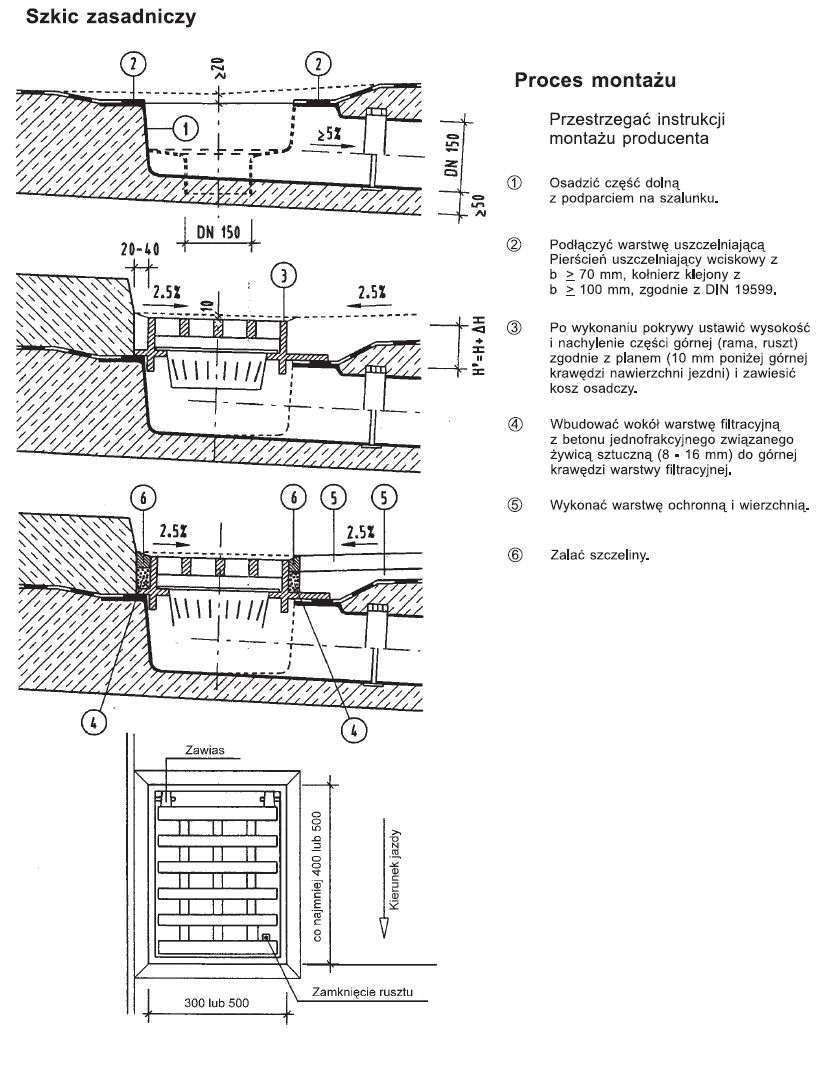

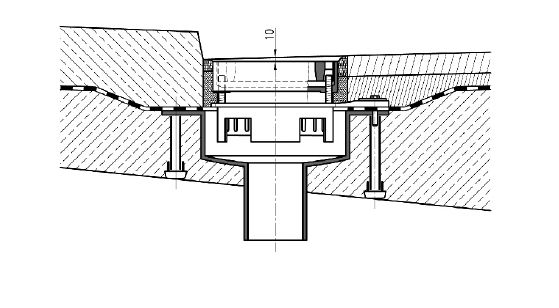

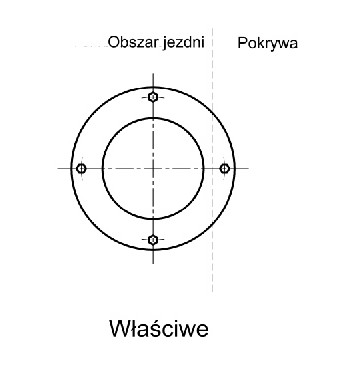

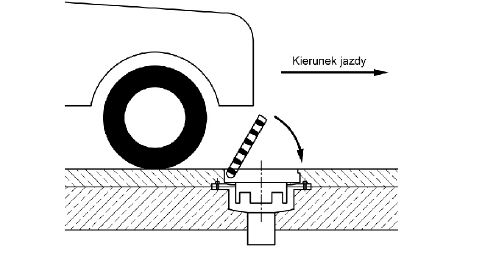

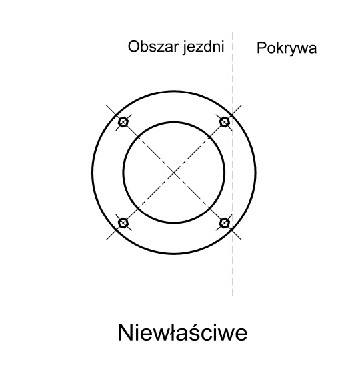

Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/200 |
| DN 150 | 2000/250 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2000/200 (DN 100) oraz 2000/250 (DN 150)

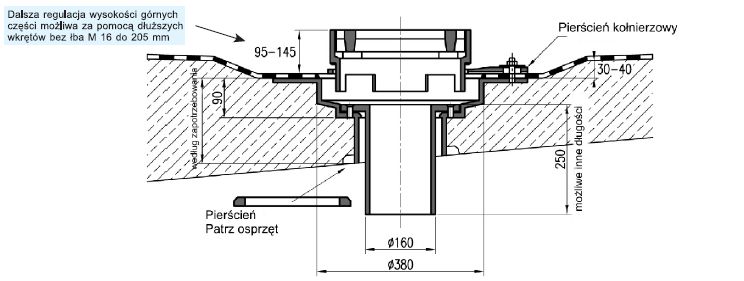

HOLKO-ZEM 2000/2 E
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej

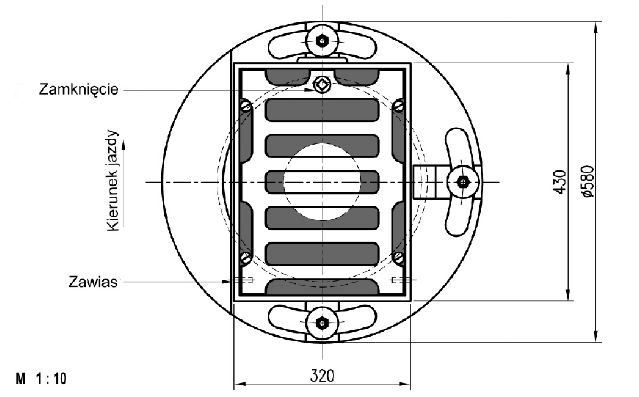

- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)

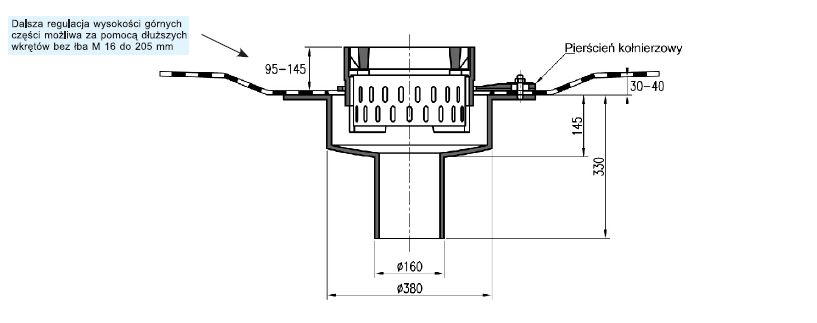

- Dolna część z pionową rurą DN 200
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
- Wysokość dolnej części zmienna i zależna od grubości betonu
- Szerokości znamionowe rury doczepianej DN 150 lub DN 100
- Długość rury doczepianej (standard 250 mm) można zmienić na życzenie.
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/200 E |
| DN 150 | 2000/250 E |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 200 (wysokość zależy od grubości betonu)
- Rura doczepiana DN 150 (DN 100) - długość według zapotrzebowania
Rodzaj konstrukcji HOLKO-ZEM 2000/200 E (DN 100) oraz 2000/250 E (DN 150)

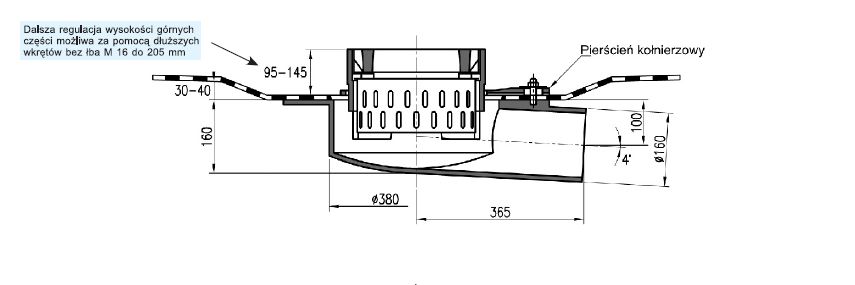

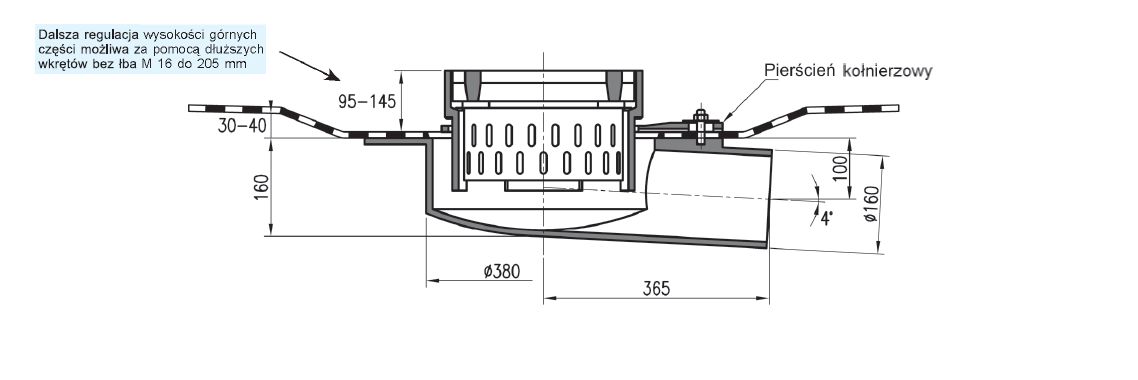

HOLKO-ZEM 2000/5
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej

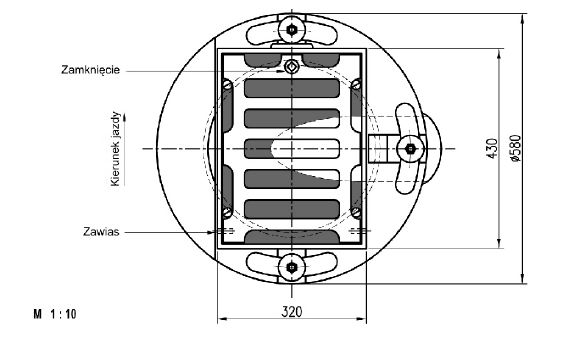

- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)

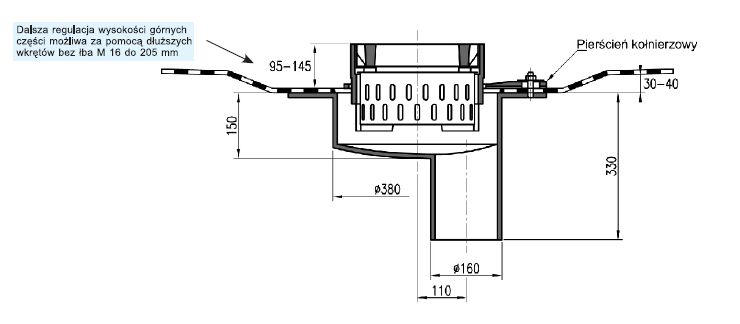

- Dolna część z pionowym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 3 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/500 |
| DN 150 | 2000/550 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2000/500(DN 100) oraz 2000/550 E (DN 150)
HOLKO-ZEM 2000/5 E
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z pionową rurą DN 200
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 3 I
- Wysokość dolnej części zmienna i zależna od grubości betonu
- Szerokości znamionowe rury doczepianej DN 150 lub DN 100
- Długość rury doczepianej (standard 250 mm) można zmienić na życzenie.
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/500 E |
| DN 150 | 2000/550 E |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 200 (wysokość zależy od grubości betonu)
- Rura doczepiana DN 150 (DN 100) - długość według zapotrzebowania
Rodzaj konstrukcji HOLKO-ZEM 2000/500 E (DN 100) oraz 2000/550 E (DN 150)

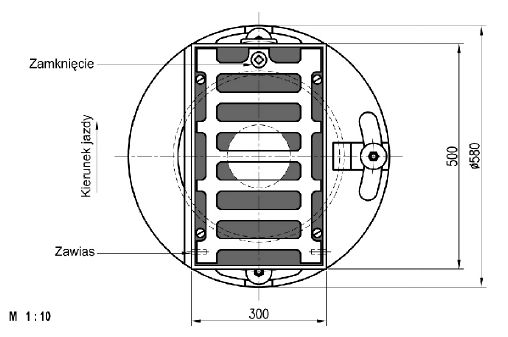

300 x 500
HOLKO-ZEM 2300/2
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej

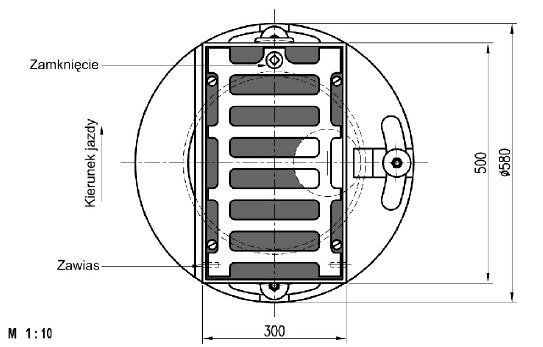

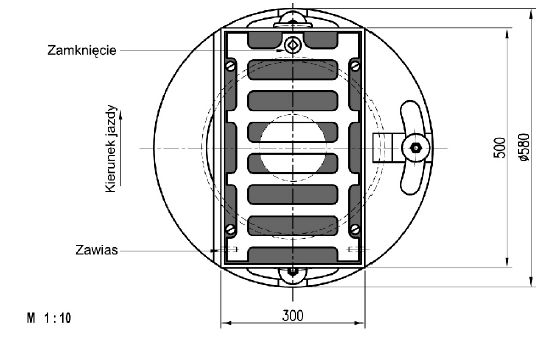

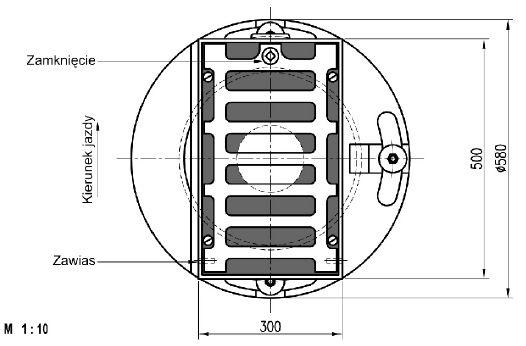

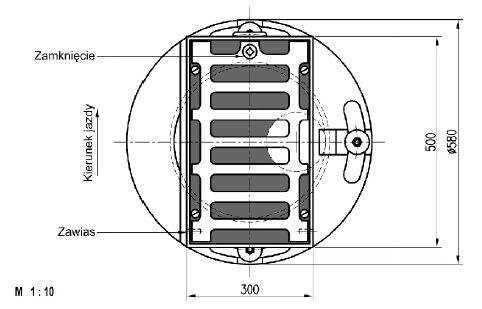

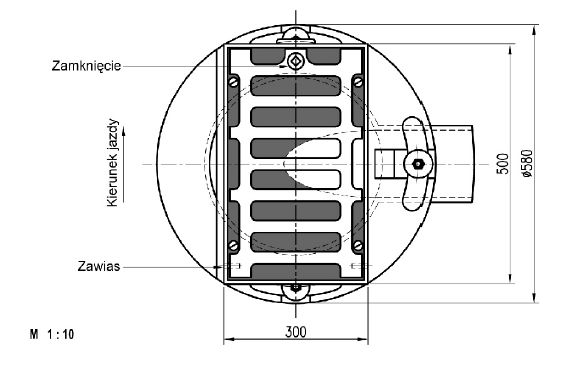

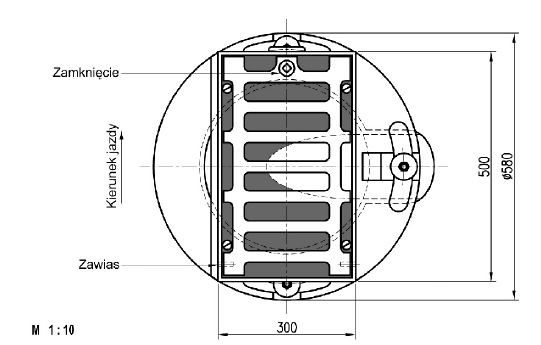

- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)

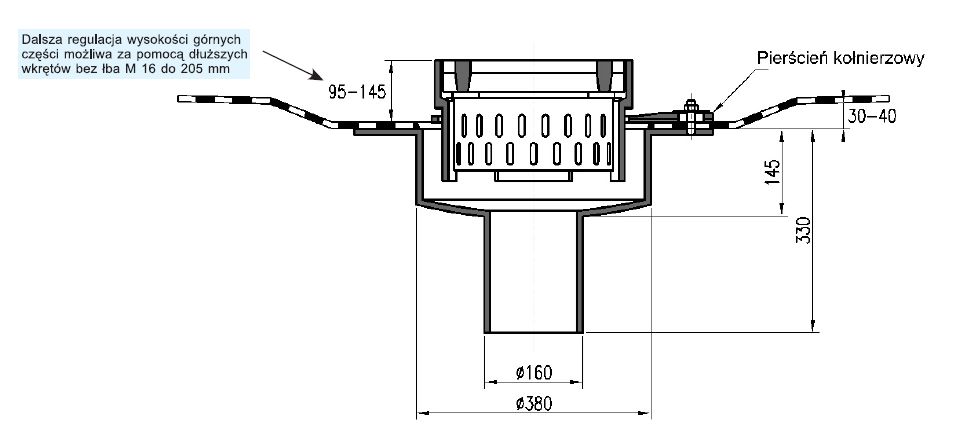

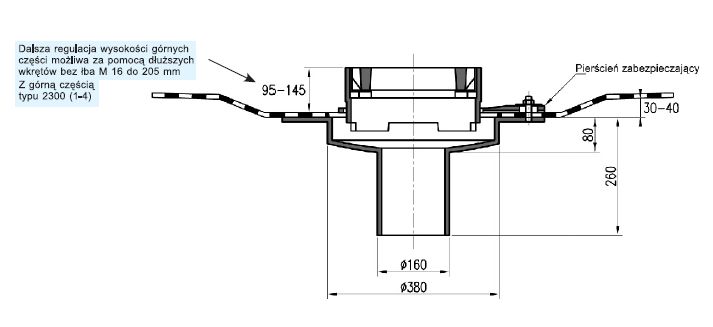

- Dolna część z pionową rurą DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/200 |
| DN 150 | 2300/250 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2300/200 (DN 100) oraz 2300/250 (DN 150)

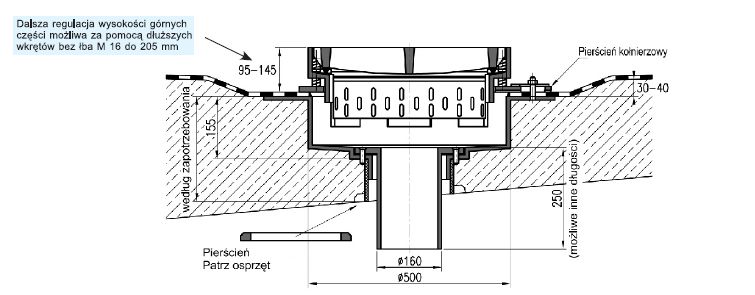

HOLKO-ZEM 2300/2 E
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)

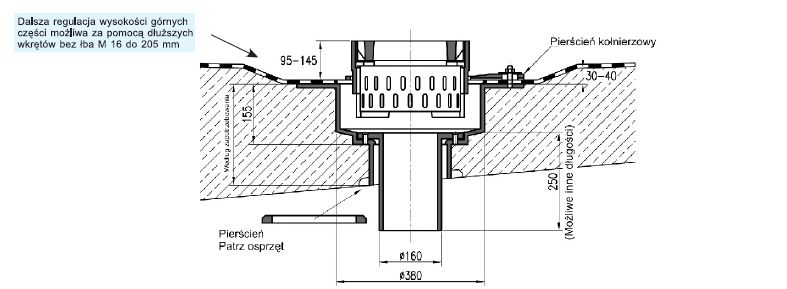

- Dolna część z pionową rurą DN 200
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
- Wysokość dolnej części zmienna i zależy od grubości betonu
- Szerokości znamionowe rury doczepianej DN 150 lub DN 100
- Długość rury doczepianej (standard 250 mm) można zmienić na życzenie
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/200 E |
| DN 150 | 2300/250 E |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 200 (wysokość zależna od grubości betonu)
- Rura doczepiana DN 150 (DN 100) - długość według zapotrzebowania
Rodzaj konstrukcji HOLKO-ZEM 2300/200 E (DN 100) oraz 2300/250 E (DN 150)

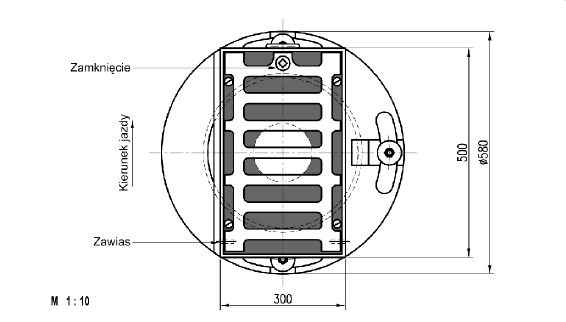

HOLKO-ZEM 2300/5
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej

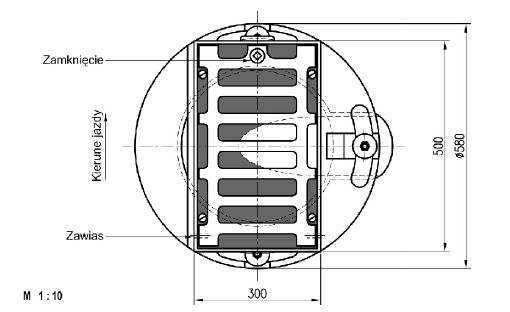

- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)

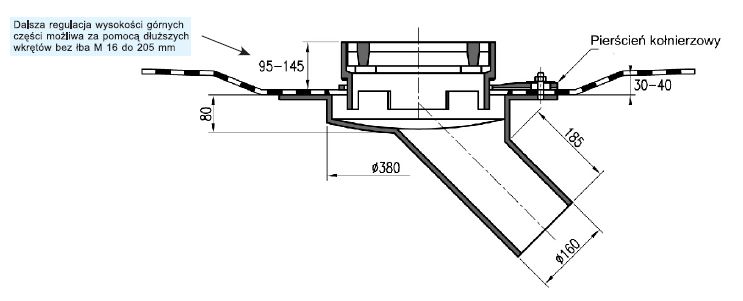

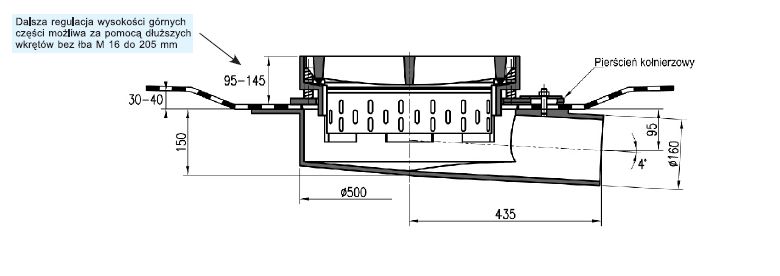

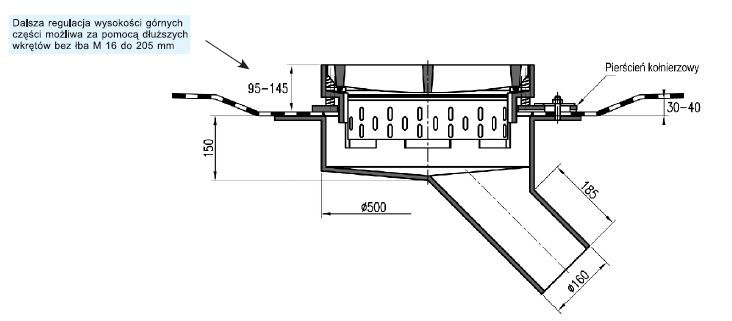

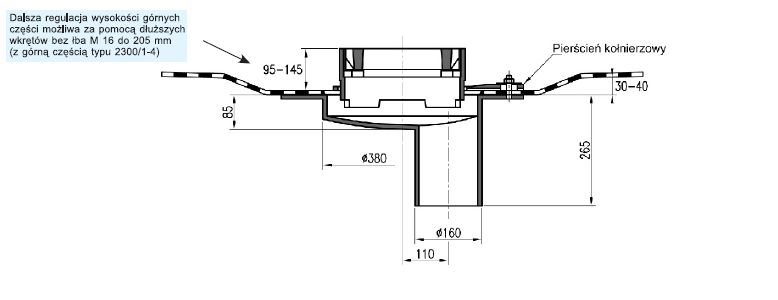

- Dolna część z pionowym odgałęzieniem DN 150 (DN 100), nachylenie 4°
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 3 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/500 |
| DN 150 | 2300/550 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2300/500 (DN 100) oraz 2300/550 (DN 150)
HOLKO-ZEM 2300/5 E
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z pionową rurą DN 200
- Wysokość dolnej części zmienna i zależy od grubości betonu
- Szerokości znamionowe rury doczepianej DN 150 lub DN 100
- Długość rury doczepianej (standard 250mm) można zmienić na życzenie
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 3 I
Rozwiń całość
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/500 E |
| DN 150 | 2300/550 E |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 200 (wysokość zależy od grubości betonu)
- Rura doczepiana DN 150 (DN 100) - długość według zapotrzebowania
Rodzaj konstrukcji HOLKO-ZEM 2300/500 E (DN 100) oraz 2300/550 E (DN 150)

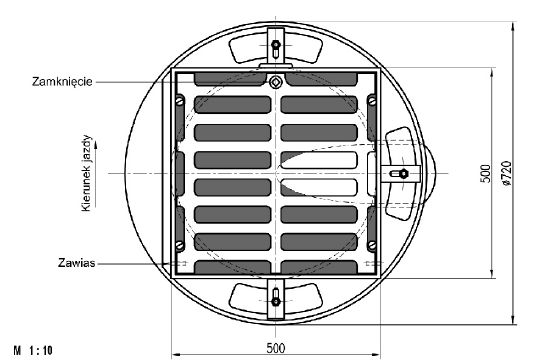

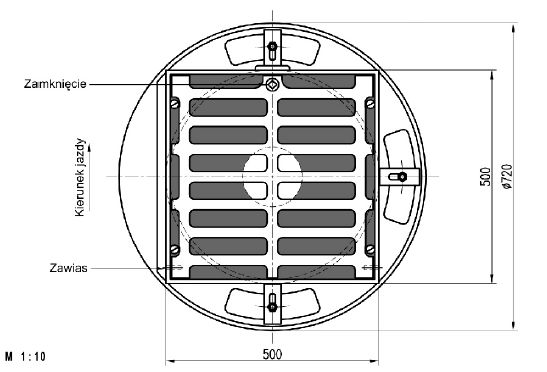

500 x 500

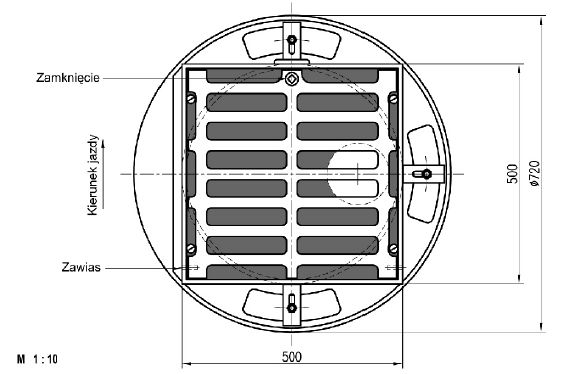

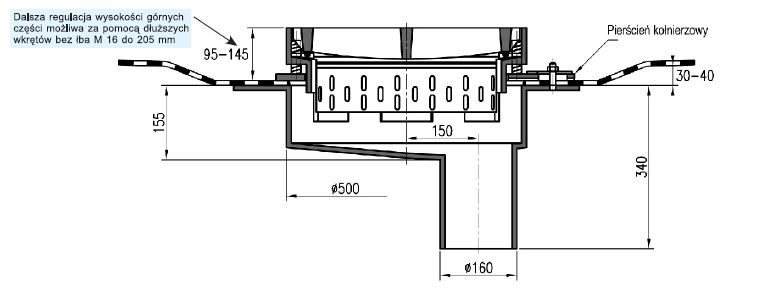

HOLKO-ZEM 2500/2
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej

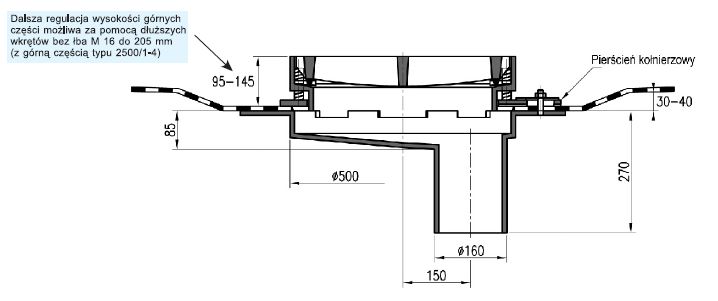

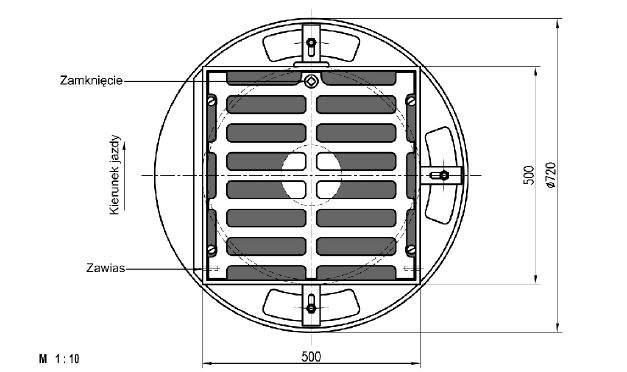

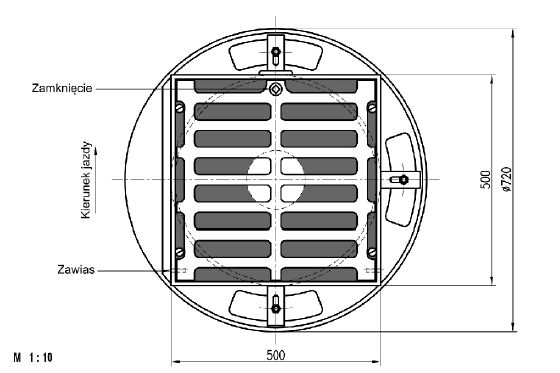

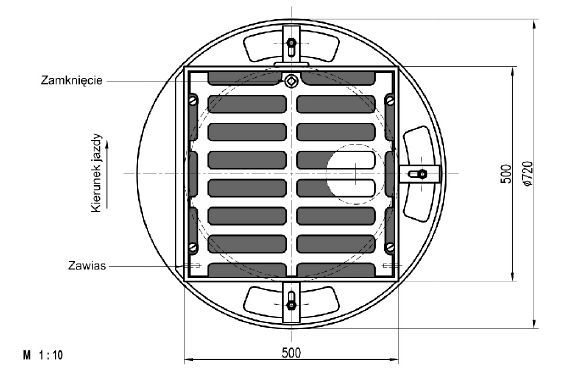

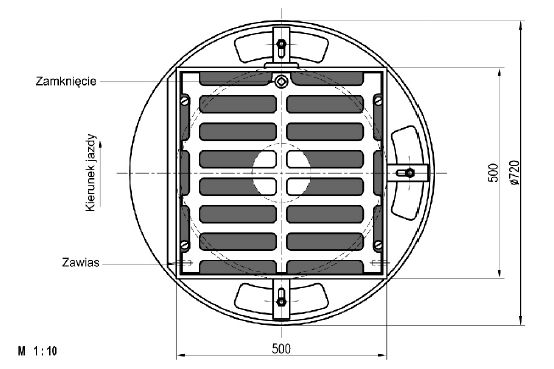

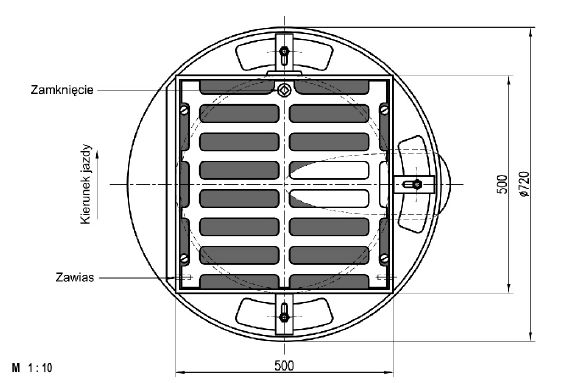

- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)

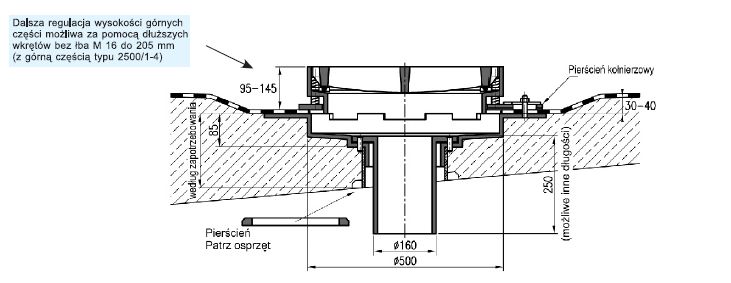

- Dolna część z pionową rurą DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 9 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/200 |
| DN 150 | 2500/250 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2500/200(DN 100) oraz 2500/250 (DN 150)
HOLKO-ZEM 2500/2 E
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 9 I
- Dolna część z pionową rurą DN 200
- Wysokość dolnej części zmienna i zależy od grubości betonu
- Szerokości znamionowe rury doczepianej DN 150 lub DN 100
- Długość rury doczepianej (standard 250 mm) można zmienić na życzenie
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/200 E |
| DN 150 | 2500/250 E |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 200 (wysokość zależna od grubości betonu)
- Rura doczepiana DN 150 (DN 100) - długość według zapotrzebowania
Rodzaj konstrukcji HOLKO-ZEM 2500/200 E (DN 100) oraz 2500/250 E (DN 150)
HOLKO-ZEM 2500/5
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z pionowym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 4,5 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/500 |
| DN 150 | 2500/550 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2500/500(DN 100) oraz 2500/550 (DN 150)
HOLKO-ZEM 2500/5 E
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 4,5 I
- Dolna część z pionową rurą DN 200
- Wysokość dolnej części zmienna i zależy od grubości betonu
- Szerokości znamionowe rury doczepianej DN 150 lub DN 100
- Długość rury doczepianej (standard 250 mm) można zmienić na życzenie
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/500 E |
| DN 150 | 2500/550 E |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z pionowym odgałęzieniem DN 200 (wysokość zależna od grubości betonu)
- Rura doczepiana DN 150 (DN 100) - długość według zapotrzebowania
Rodzaj konstrukcji HOLKO-ZEM 2500/500 E (DN 100) oraz 2500/550 E (DN 150)
boczny

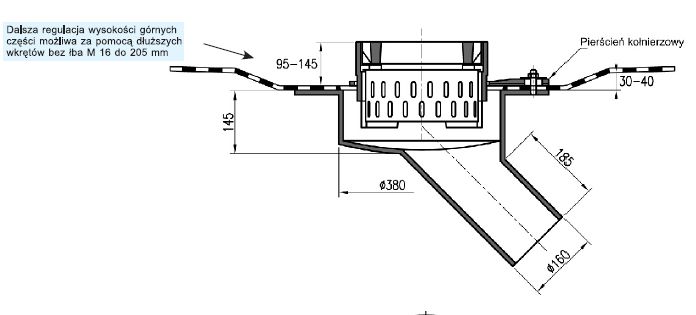

Boczne odgałęzienie
Wybierz wielkość rusztu:
300 x 400
HOLKO-ZEM 2000/1
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości I nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z bocznym odgałęzieniem DN 150 (DN 100), nachylenie 4°
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/100 |
| DN 150 | 2000/150 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z bocznym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2000/100 (DN 100) oraz 2000/150 (DN 150)
300 x 500
HOLKO-ZEM 2300/1
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z bocznym odgałęzieniem DN 150 (DN 100), nachylenie 4°
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/100 |
| DN 150 | 2300/150 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z bocznym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2300/100(DN 100) oraz 2300/150 (DN 150)
500 x 500
HOLKO-ZEM 2500/1
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z bocznym odgałęzieniem DN 150 (DN 100), nachylenie 4°
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 9 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/100 |
| DN 150 | 2500/150 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z bocznym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2500/100(DN 100) oraz 2500/150 (DN 150)
asymetryczny

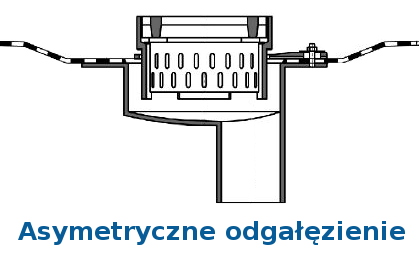

Asymetryczne odgałęzienie
Wybierz wielkość rusztu:
300 x 400
HOLKO-ZEM 2000/4
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/400 |
| DN 150 | 2000/450 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2000/400 (DN 100) oraz 2000/450 (DN 150)
HOLKO-ZEM 2000/7
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 3 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/700 |
| DN 150 | 2000/750 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2000/700n(DN 100) oraz 2000/750 (DN 150)
300 x 500
HOLKO-ZEM 2300/4
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/400 |
| DN 550 | 2300/450 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2300/400 (DN 100) oraz 2300/450 (DN 150)
HOLKO-ZEM 2300/7
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 3 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/700 |
| DN 150 | 2300/750 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2300/700 (DN 100) oraz 2300/750 (DN 150)
500 x 500
HOLKO-ZEM 2500/4
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 9 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/400 |
| DN 150 | 2500/450 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2500/400(DN 100) oraz 2500/450 (DN 150)
HOLKO-ZEM 2500/7
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 4,5 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/700 |
| DN 150 | 2500/750 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym, pionowym odgałęzieniem DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2500/700(DN 100) oraz 2500/750 (DN 150)
45
Odgałęzienie 45°
Wybierz wielkość rusztu:
300 x 400
HOLK-ZEM 2000/3
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym odgałęzieniem 45°
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/300 |
| DN 150 | 2000/350 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2000/300 (DN 100) oraz 2000/350 (DN 150)
HOLKO-ZEM 2000/6
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 400, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 530 cm2 (standard)
- Szerokość szczeliny 16 mm - przekrój wpustu 350 cm2
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 3 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2000/600 |
| DN 150 | 2000/650 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 400 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 (16) mm, efektywny przekrój wpustu 530 (350) cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2000/600 (DN 100) oraz 2000/650 E (DN 150)
300 x 500
HOLKO-ZEM 2300/3
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 6 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/300 |
| DN 150 | 2300/350 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2300/300(DN 100) oraz 2300/350 (DN 150)
HOLKO-ZEM 2300/6
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 300 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 720 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 3 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2300/600 |
| DN 150 | 2300/650 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 300 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 720 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2300/600 (DN 100) oraz 2300/650 (DN 150)
500 x 500
HOLKO-ZEM 2500/3
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 9 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/300 |
| DN 150 | 2500/350 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2500/300(DN 100) oraz 2500/350 (DN 150)
HOLKO-ZEM 2500/6
Żeliwny wpust mostowy z kołnierzem, pierścieniem uszczelniającym oraz szczelinami do przesiąkania
- DIN EN 124, DIN 1229
- Regulacja wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Wielkość rusztu 500 x 500, obciążenie pomiarowe klasy D 400
- Szerokość szczeliny 36 mm - przekrój wpustu 1260 cm2 (standard)
- Górna część (rama i ruszt) z wkładką tłumiącą, zawiasem i zamknięciem (czworokątne 14 mm ze stali szlachetnej)
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
- Kosz osadczy z blachy stalowej, ocynkowany ogniowo, pojemność 4,5 I
Rozwiń całość
Dodatkowe możliwości regulacji poprzez kołnierze pośrednie
Podpory montażowe
Należy uwzględnić proces montażu
| Numer Artykułu | |
| Szerokość znamionowa | z pierścieniem kołnierzowym / z wkładką tłumiącą |
| DN 100 | 2500/600 |
| DN 150 | 2500/650 |
Zalecany tekst przetargu
- Żeliwny wpust mostowy według rysunku BMW WAS 1, wielkość rusztu 500 x 500 mm
- Górna część z regulacją wysokości i nachylenia, możliwość obrotu i korekty bocznej
- Szerokość szczeliny 36 mm, efektywny przekrój wpustu 1260 cm2
- Klasa D 400, bez/z koszem osadczym
- Dolna część z asymetrycznym odgałęzieniem 45° DN 150 (DN 100)
Rodzaj konstrukcji HOLKO-ZEM 2500/600(DN 100) oraz 2500/600 (DN 150)
Instrukcja montażu
Instrukcja montażu
1) Część dolna
- Osadzić dolną część 40 mm poniżej górnej krawędzi betonu. Możliwość łatwego ustawienia za pomocą dodatkowej podpory montażowej. Uwzględnić położenie śrub mocujących pierścienia kołnierzowego (patrz szkic). Wykonać prostą krawędź betonu o szerokości 40 mm wokół dolnej części. Zabetonować dolną część.
2) Uszczelnienie
- Dołączyć warstwę uszczelniającą.
3) Pierścień kołnierzowy
- Wykręcić śruby w kołnierzu dolnej części. Zamocować pierścień kołnierzowy do naprężenia uszczelniania za pomocą dostarczonych śrub oraz dostarczonych nakrętek, nie dociągać jednak jeszcze, ponieważ trzeba jeszcze ustawić we właściwym położeniu część górną.
4) Część górna
- Osadzić górną część, uwzględnić kierunek jazdy (ruszt musi składać się w kierunku jazdy), wyrównać bocznie, dociągnąć zamocowanie pierścienia kołnierzowego Ustawić wysokość i nachylenie części górnej zgodnie z planem za pomocą trzpieni regulacyjnych (10 mm poniżej górnej krawędzi nawierzchni jezdni) Wykonać warstwę filtracyjną i nośną ramę łagodnie ubić.
5) Warstwa ochronna i wierzchnia
- Wykonać warstwę ochronną i wierzchnią.
6) Szczeliny
- Zalać szczeliny.
Szkic zasadniczy / Proces montażu
Wpust z bezstopniowa regulacia wysokości ? = 0 do co najmniej 45 mm, korekta nachylenia i boczna, obrotowy.
Klasyfikacja Klasa D 400 według DIN EN 124 i E DIN 1229. Zamocowanie zawiasami i zamknięciem rusztu (zabezpieczone).
Przekrój wpustu > 500 cm2 wielkość rusztu 300 x co najmniej 4001 > 1000 cm2 (wielkość rusztu 500x 500).
Odwodnienie powierzchni betonowej, warstwa uszczelniająca i ochronna poprzez boczne otwory do przesiąkania.
Materiał Ruszt i rama z żeliwa sferoidalnego (GGG), dolna część z żeliwa szarego (GG) kosz osadczy ze stali (ocynkowany ogniowo)
